（その６）コンソールケーブルをダイエットする

サーバにあってパソコンにないものの代表はシリアルポートでしょうか。

スイッチ/ルータの設定に必要なのに、デスクトップPCでも装備しているモデルを見かけなくなりました。



そのためUSB～シリアル変換ケーブルが主流となっていますが、途中に変換チップがあり、いまひとつスマートじゃありません。

そんなわけでスリムなコンソールケーブルを作ってみました。



業界標準ともいえるCisco製品には、LANと同じRJ-45コネクタが使われているため、

USB発　～　ちょっと太めの変換チップ経由　～　DB9、



DB9からRJ-45はロールオーバーケーブルに乗り換え、



やっとスイッチにたどりつきます。ごちゃごちゃ感・大盛ですね。



まずは変換ケーブルをダイエット、結果にコミットします。



いっけんバラピンのUSBケーブルに見えますが、
・TXD
・RXD
・RTS
・CTS
・+5V
・GND
の６線式で、変換チップはプラグ内に収納された逸品。これを使わない手はありません。



このうち+5Vは不要、Ciscoスイッチの仕様書に合わせてRJ-45プラグを取り付けます。

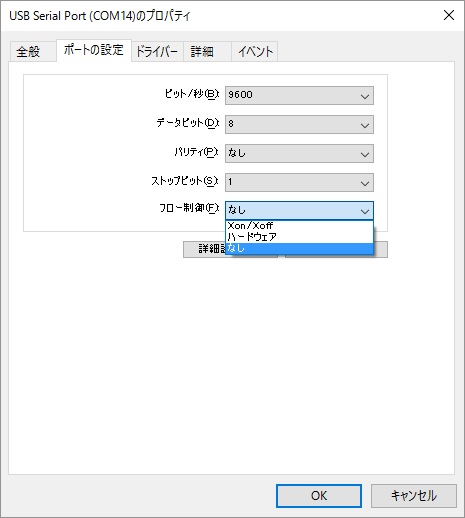

初期設定の「フロー制御なし」ならRTSとCTSなしでもOKですが、せっかくですから接続しておきましょう。



ツメ折れしたら速攻で交換できるように中継コネクタを付け、



熱収縮チューブで保護、



スイッチに接続して動作確認、見慣れた表示がされれば完成です。





ひとことでシリアル通信と表現されがちですが、RS-232Cはフシギな仕様になっていますので、



文字化けする場合は、電圧、正/負論理の設定を確認してください。





確かにすっきりしたものの、普段から持ち歩くわけでもなく　ダレ得？　な感じですね…

おまけに同じような製品を発見、買ったほうが安いことも判明しました。。。

今回はノーマネーでフィニッシュ。



拳で拭く涙　明日こそ乾け



またつまらぬモノを作ってしまった…度：★★★★☆

背中で泣いてるムダの美学度：★★★★★
